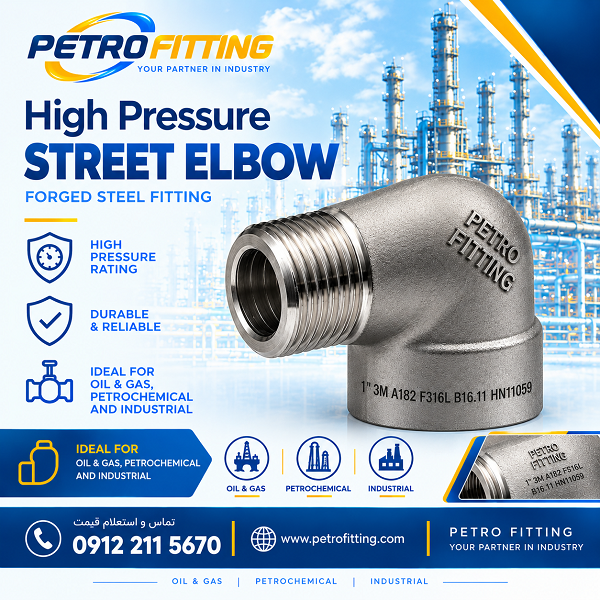

چپقی فشار قوی یکی از اتصالات کاربردی در سیستم‌های لوله‌کشی رزوه‌ای است که برای تغییر جهت ۹۰ درجه مسیر جریان و اتصال هم‌زمان یک اتصال مادگی و یک اتصال نری مورد استفاده قرار می‌گیرد.

این قطعه در استانداردهای انگلیسی با عنوان Threaded Street Elbow یا به اختصار Street Elbow شناخته می‌شود و تفاوت اصلی آن با زانویی رزوه‌ای معمولی در نوع دو سر اتصال است؛ به این صورت که یک طرف چپقی دارای رزوه داخلی (Female Thread) و طرف دیگر دارای رزوه خارجی (Male Thread) است.

این طراحی باعث می‌شود چپقی بتواند در فضاهای محدود و آرایش‌هایی که استفاده از یک زانویی معمولی به همراه مغزی یا اتصال واسط مناسب نیست، به صورت مستقیم مورد استفاده قرار گیرد.

PETRO FITTING در زمینه تولید و تأمین انواع چپقی فشار قوی فولادی، استنلس استیل و آلیاژی فعالیت دارد و امکان تأمین محصول مطابق استاندارد، متریال و مشخصات فنی پروژه را فراهم می‌کند.

چپقی فشار قوی چیست؟

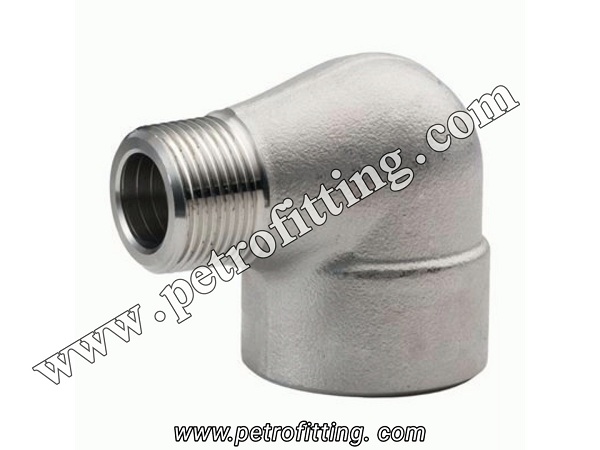

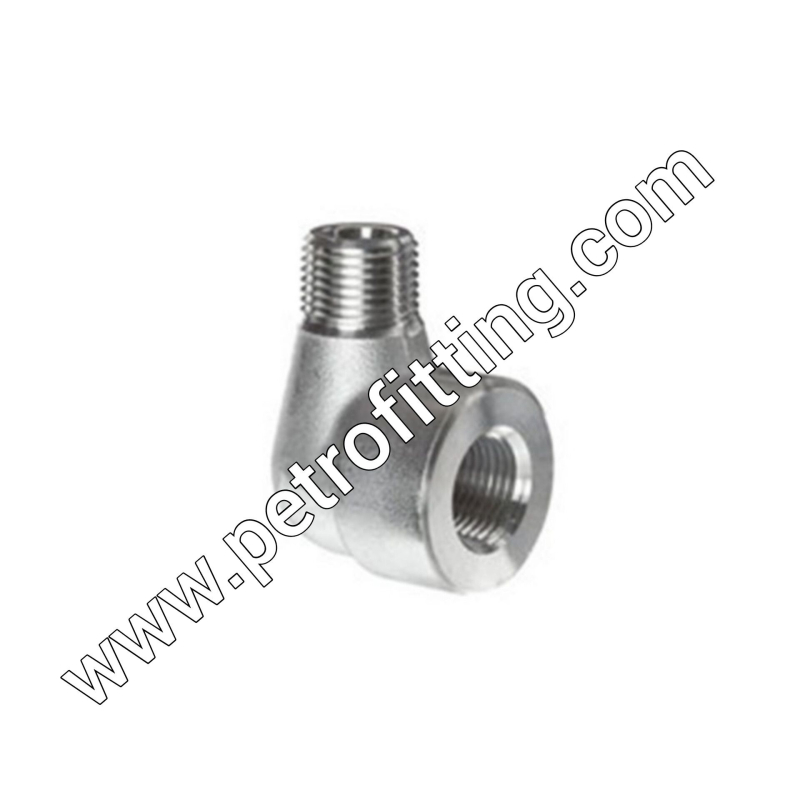

چپقی فشار قوی یا Threaded Street Elbow یک اتصال فورج‌شده زاویه‌دار است که معمولاً برای تغییر جهت ۹۰ درجه مسیر لوله‌کشی استفاده می‌شود. تفاوت اساسی چپقی با زانویی رزوه‌ای معمولی در نوع اتصال دو طرف آن است.

در چپقی:

• یک سر: Female Thread (رزوه داخلی)
• سر دیگر: Male Thread (رزوه خارجی)

به همین دلیل، چپقی می‌تواند مستقیماً بین یک اتصال دارای رزوه داخلی و یک اتصال دارای رزوه داخلی دیگر قرار گیرد. به عنوان مثال، سر نر چپقی می‌تواند داخل یک بوشن، سه‌راهی یا سایر اتصالات دارای رزوه مادگی نصب شود و سر مادگی آن پذیرای یک لوله یا اتصال دارای رزوه خارجی باشد. این ویژگی باعث می‌شود تعداد اتصالات واسط کاهش یافته و در برخی طراحی‌ها فضای مورد نیاز برای نصب کمتر شود.

چرا به آن Street Elbow می‌گویند؟

اصطلاح Street Elbow در صنعت پایپینگ برای زانویی‌ای به کار می‌رود که دو انتهای آن از نظر نوع اتصال یکسان نیستند و معمولاً ترکیب Male × Female دارند. در مقابل، یک زانویی رزوه‌ای معمولی ممکن است دارای دو سر مادگی باشد و برای اتصال آن به لوله یا اتصال دیگر، نیاز به مغزی یا اتصال نر واسط داشته باشد.

در چپقی، وجود رزوه خارجی در یک طرف باعث می‌شود بتوان قطعه را مستقیماً در یک اتصال مادگی نصب کرد. استاندارد ASME B16.11 برای Threaded Street Elbows هندسه و ابعاد مربوط به انتهای نر و مادگی را مشخص می‌کند.

ساختار چپقی فشار قوی

چپقی فشار قوی معمولاً از یک بدنه یکپارچه فورج‌شده تشکیل شده است که در یک طرف دارای رزوه داخلی و در طرف دیگر دارای رزوه خارجی است. ساختار اصلی آن شامل موارد زیر است:

• بدنه زانویی ۹۰ درجه
• رزوه داخلی (Female Thread)
• رزوه خارجی (Male Thread)
• مسیر عبور سیال
• ناحیه انتقالی بدنه
• سطوح ماشین‌کاری‌شده
• Chamfer و انتهای مناسب برای مونتاژ

طراحی داخلی قطعه باید به گونه‌ای باشد که مسیر جریان تا حد امکان با هندسه مناسب و بدون ایجاد محدودیت غیرضروری در عبور سیال شکل گیرد.

انواع چپقی فشار قوی

اگرچه چپقی در کاربرد صنعتی عمدتاً با مفهوم 90° Street Elbow شناخته می‌شود، اما می‌توان آن را بر اساس جنس، سایز، کلاس، نوع رزوه و طراحی در گروه‌های مختلف دسته‌بندی کرد.

چپقی ۹۰ درجه | 90° Street Elbow

رایج‌ترین نوع چپقی، مدل ۹۰ درجه است که برای تغییر جهت مسیر لوله‌کشی به اندازه ۹۰ درجه استفاده می‌شود.

چپقی فولادی | Carbon Steel Street Elbow

این نوع از فولاد کربنی تولید می‌شود و یکی از متریال‌های متداول برای اتصالات فورج فشار قوی محسوب می‌شود. یکی از متریال‌های شناخته‌شده در این گروه ASTM A105 / A105M است. استاندارد ASTM A105/A105M برای قطعات فورج فولاد کربنی مورد استفاده در سیستم‌های تحت فشار، از جمله Fittings، Flanges و قطعات مشابه، الزامات متریال و خواص مکانیکی را مشخص می‌کند.

چپقی استنلس استیل | Stainless Steel Street Elbow

در سرویس‌هایی که مقاومت در برابر خوردگی اهمیت دارد، استفاده از چپقی استنلس استیل می‌تواند مناسب باشد. از گریدهای متداول می‌توان به موارد زیر اشاره کرد:

• ASTM A182 F304
• ASTM A182 F304L
• ASTM A182 F316
• ASTM A182 F316L

استاندارد ASTM A182/A182M برای فلنج‌ها، اتصالات فورج‌شده و قطعات فولاد آلیاژی و استنلس استیل مورد استفاده در سیستم‌های تحت فشار، از جمله سرویس‌های دمای بالا، کاربرد دارد.

نوع رزوه در چپقی فشار قوی

یکی از مهم‌ترین مشخصات فنی چپقی، نوع رزوه آن است. در پروژه‌های صنعتی ممکن است از سیستم‌های مختلف رزوه استفاده شود؛ از جمله:

• NPT
• BSP
• BSPT
• سایر رزوه‌های تعیین‌شده در Specification پروژه

رزوه NPT

رزوه NPT (National Pipe Taper) یکی از سیستم‌های متداول رزوه در اتصالات لوله‌کشی صنعتی است. در صورتی که چپقی با رزوه NPT سفارش داده شود، ابعاد، پروفیل و مشخصات رزوه باید مطابق استاندارد مربوطه تولید و کنترل شود.

استاندارد چپقی فشار قوی

استاندارد اصلی برای بسیاری از اتصالات فورج‌شده رزوه‌ای، از جمله Threaded Street Elbow، استاندارد ASME B16.11 است.

ASME B16.11 الزامات مربوط به Ratings، Dimensions، Tolerances، Marking و Material Requirements اتصالات فورج‌شده Socket-Welding و Threaded را پوشش می‌دهد. در این استاندارد، اتصالات رزوه‌ای در کلاس‌های 2000، 3000 و 6000 و اتصالات Socket-Weld در کلاس‌های 3000، 6000 و 9000 طبقه‌بندی می‌شوند. در نسخه 2021 استاندارد، برای Threaded Street Elbow نیز ابعاد مشخصی برای انتهای مادگی و نری در نظر گرفته شده است.

کلاس فشاری چپقی

چپقی‌های رزوه‌ای مطابق ASME B16.11 در کلاس‌های متداول زیر طبقه‌بندی می‌شوند:

• Class 2000
• Class 3000
• Class 6000

یک نکته مهم مهندسی: Class را نباید به عنوان یک فشار کاری ثابت و مستقل از دما در نظر گرفت. قابلیت تحمل فشار اتصال به عواملی مانند متریال، دمای کاری، نوع رزوه، ضخامت و هندسه قطعه، شرایط سرویس و استاندارد طراحی وابسته است. بنابراین برای انتخاب چپقی مناسب باید Design Pressure، Design Temperature، Material و Specification پروژه هم‌زمان بررسی شوند.

متریال چپقی فشار قوی

ASTM A105: برای چپقی‌های فولاد کربنی، ASTM A105/A105M یکی از مشخصات متریال متداول است. این استاندارد برای قطعات فورج فولاد کربنی مورد استفاده در سیستم‌های تحت فشار کاربرد دارد و الزامات مربوط به ترکیب شیمیایی، خواص مکانیکی، عملیات حرارتی و آزمون‌های مورد نیاز را مشخص می‌کند.

ASTM A182: برای چپقی‌های استنلس استیل و فولادهای آلیاژی، خانواده ASTM A182/A182M کاربرد گسترده‌ای دارد. گریدهایی مانند F304، F304L، F316 و F316L بسته به شرایط سرویس و الزامات پروژه قابل استفاده هستند.

فرآیند تولید چپقی فشار قوی

تولید چپقی باکیفیت نیازمند کنترل دقیق مواد اولیه، فرآیند فورج، عملیات حرارتی و ماشین‌کاری است:

۱. انتخاب مواد اولیه

ابتدا متریال مناسب بر اساس سفارش و Specification انتخاب می‌شود. مواردی مانند Material Grade، Heat Number، Chemical Composition و Traceability باید قابل کنترل و ردیابی باشند.

۲. برش مواد اولیه

ماده اولیه به اندازه مناسب برای فرآیند فورج برش داده می‌شود.

۳. فورج

در فرآیند فورج، ماده اولیه تحت شرایط کنترل‌شده شکل‌دهی می‌شود تا فرم اولیه چپقی ایجاد شود. هدف دستیابی به هندسه مناسب و خواص مکانیکی مورد انتظار قطعه است.

۴. عملیات حرارتی

پس از فورج، بر اساس گرید متریال و الزامات استاندارد، عملیات حرارتی مناسب انجام می‌شود.

۵. ماشین‌کاری

پس از عملیات حرارتی، قسمت‌های مختلف چپقی شامل سطح خارجی، مسیر داخلی، رزوه داخلی، رزوه خارجی، ایجاد Chamfer و پرداخت سطوح ماشین‌کاری می‌شوند. رزوه‌های نر و ماده چپقی باید با دقت بالا ماشین‌کاری شوند تا در هنگام مونتاژ، اتصال صحیح و آب‌بندی مناسب حاصل شود.

کنترل کیفیت رزوه و چپقی فشار قوی

رزوه یکی از حساس‌ترین قسمت‌های چپقی است. در کنترل رزوه مواردی مانند Thread Profile، Pitch، قطر رزوه، Taper، طول رزوه، زاویه رزوه، کیفیت سطح و انطباق با Gauge بررسی می‌شود.

به طور کلی کنترل کیفیت چپقی شامل بازرسی‌های زیر است:

• Visual Inspection: بررسی سطح قطعه از نظر ترک، عیوب فورج، حفره، خوردگی و عیوب رزوه.
• Dimensional Inspection: کنترل سایز، طول، قطر داخلی/خارجی، ابعاد رزوه، زاویه ۹۰ درجه، ضخامت بدنه و هم‌محوری.
• Material Verification & PMI: تطبیق متریال و انجام Positive Material Identification در صورت نیاز پروژه.
• Hardness Test: انجام تست سختی بر اساس الزامات استاندارد.
• NDT: استفاده از روش‌هایی مانند PT، MT، UT و RT مطابق با Specification پروژه.

مدارک فنی چپقی فشار قوی

بر اساس نیاز پروژه، مدارک فنی می‌توانند شامل موارد زیر باشند:

• Material Test Certificate | MTC
• Chemical Analysis & Mechanical Test Report
• Heat Treatment Record
• Dimensional Inspection Report
• PMI Report & NDT Report
• Certificate of Conformity | COC
• Packing List & Traceability Documents

کاربردهای چپقی فشار قوی

چپقی فشار قوی در بسیاری از سیستم‌های صنعتی که استفاده از اتصال رزوه‌ای مجاز است کاربرد دارد، از جمله:

• صنایع نفت و گاز: برای تغییر جهت مسیر و اتصال تجهیزات رزوه‌ای در سرویس‌های مناسب.
• پالایشگاه‌ها و پتروشیمی‌ها: در برخی خطوط فرآیندی، سرویس‌های جانبی و تجهیزات دارای اتصال رزوه‌ای.
• صنایع شیمیایی: در سرویس‌هایی که متریال، رزوه و مقاومت خوردگی باید به دقت انتخاب شوند.
• نیروگاه‌ها: در برخی خطوط آب، هوا، سوخت و سرویس‌های جانبی با توجه به فشار و دمای طراحی.
• تجهیزات صنعتی و ابزار دقیق: در سیستم‌های کوچک‌قطر و تجهیزات جانبی.

مقایسه چپقی با سایر اتصالات

تفاوت چپقی و زانویی فشار قوی معمولی

هر دو قطعه برای تغییر جهت مسیر لوله‌کشی استفاده می‌شوند، اما نوع اتصال آن‌ها متفاوت است. زانویی رزوه‌ای معمولی معمولاً دارای دو سر مادگی است و برای اتصال آن به یک قطعه رزوه‌ای نر به یک مغزی نیاز دارد. اما چپقی (Street Elbow) یک طرف Female Thread و طرف دیگر Male Thread دارد؛ بنابراین بدون نیاز به مغزی اضافه مستقیماً بین دو اتصال نصب می‌شود.

تفاوت چپقی و مغزی (Nipple)

مغزی قطعه‌ای مستقیم با رزوه خارجی در دو طرف است، در حالی که چپقی دارای بدنه زاویه‌دار (معمولاً ۹۰ درجه) و ترکیب Male × Female می‌باشد.

تفاوت چپقی و زانویی Socket Weld

چپقی رزوه‌ای با استفاده از رزوه به سیستم متصل می‌شود، در حالی که زانویی Socket Weld برای اتصال جوشی طراحی شده است و از نظر روش اتصال، فرآیند نصب، بازرسی و طراحی سیستم با یکدیگر تفاوت دارند.

نکات مهم هنگام خرید چپقی فشار قوی

برای انتخاب صحیح چپقی، اطلاعات زیر را مشخص کنید:

1. زاویه: 90°
2. نوع اتصال: Male × Female
3. نوع رزوه: NPT یا نوع رزوه تعیین‌شده در پروژه
4. سایز: مثلاً 1" × 1"
5. Class: Class 2000 / Class 3000 / Class 6000
6. متریال: ASTM A105 / ASTM A182 F316L و...
7. استاندارد: ASME B16.11
8. شرایط سرویس: فشار، دما، نوع سیال و خوردگی
9. مدارک و تست‌ها: MTC, PMI, NDT, COC

مشخصات فنی چپقی فشار قوی در یک نگاه

چرا چپقی فشار قوی PETRO FITTING؟

PETRO FITTING با تمرکز بر تولید و تأمین اتصالات فشار قوی و تجهیزات مورد استفاده در صنایع نفت، گاز، پتروشیمی و صنایع فرآیندی، امکان تولید و تأمین انواع 90° Threaded Street Elbow را فراهم می‌کند.

مزایای تأمین چپقی فشار قوی از پترو فیتینگ:

• تولید و تأمین چپقی فولادی و استنلس استیل
• امکان تأمین گریدهای مختلف متریال با رزوه Male × Female مطابق Specification
• کنترل دقیق رزوه و ابعادی
• امکان ارائه MTC و انجام آزمون‌های PMI و NDT مطابق نیاز پروژه
• قابلیت بررسی سفارش‌های خاص برای صنایع نفت، گاز و پتروشیمی

جمع‌بندی

چپقی فشار قوی یا 90° Threaded Street Elbow یک اتصال فورج‌شده کاربردی برای تغییر جهت ۹۰ درجه مسیر لوله‌کشی است که ویژگی اصلی آن، ترکیب رزوه داخلی و رزوه خارجی در دو طرف قطعه است. این طراحی باعث می‌شود چپقی در بسیاری از آرایش‌های لوله‌کشی، به‌خصوص در فضاهای محدود، نسبت به ترکیب زانویی و مغزی مزیت اجرایی داشته باشد.

انتخاب چپقی مناسب نیازمند توجه به سایز، زاویه، نوع رزوه، Male/Female، Class، متریال، استاندارد، فشار و دمای طراحی و شرایط سرویس است. PETRO FITTING آماده تولید و تأمین انواع 90° Threaded Street Elbow فولادی، استنلس استیل و آلیاژی مطابق استاندارد و مشخصات فنی پروژه است.
